    Recupero della "Ford Model A" del 1930



1930-31 STD & DLX COUPE (45-B)

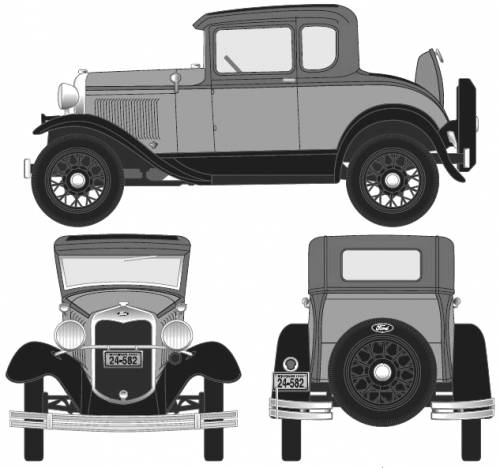

Questo è l’obiettivo che ci siamo posti

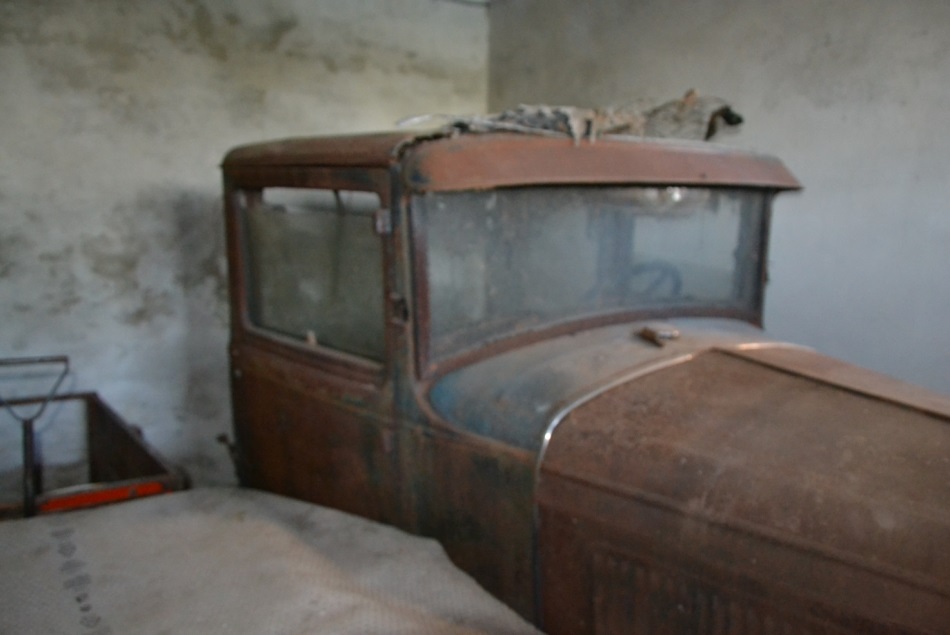

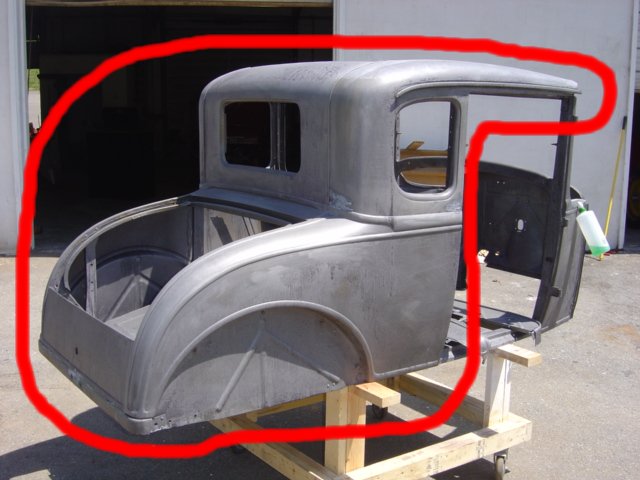

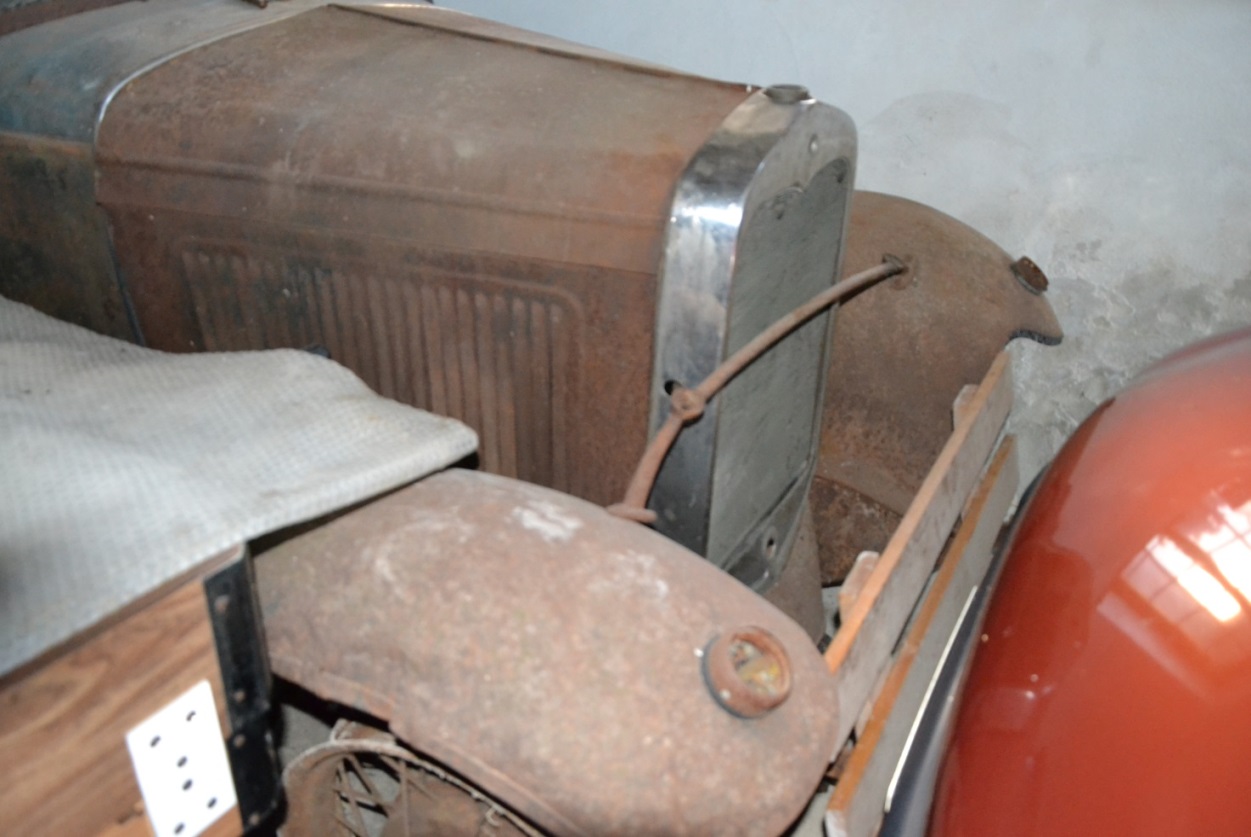

 Questo è quello che abbiamo … come si nota manca tutta la parte posteriore.

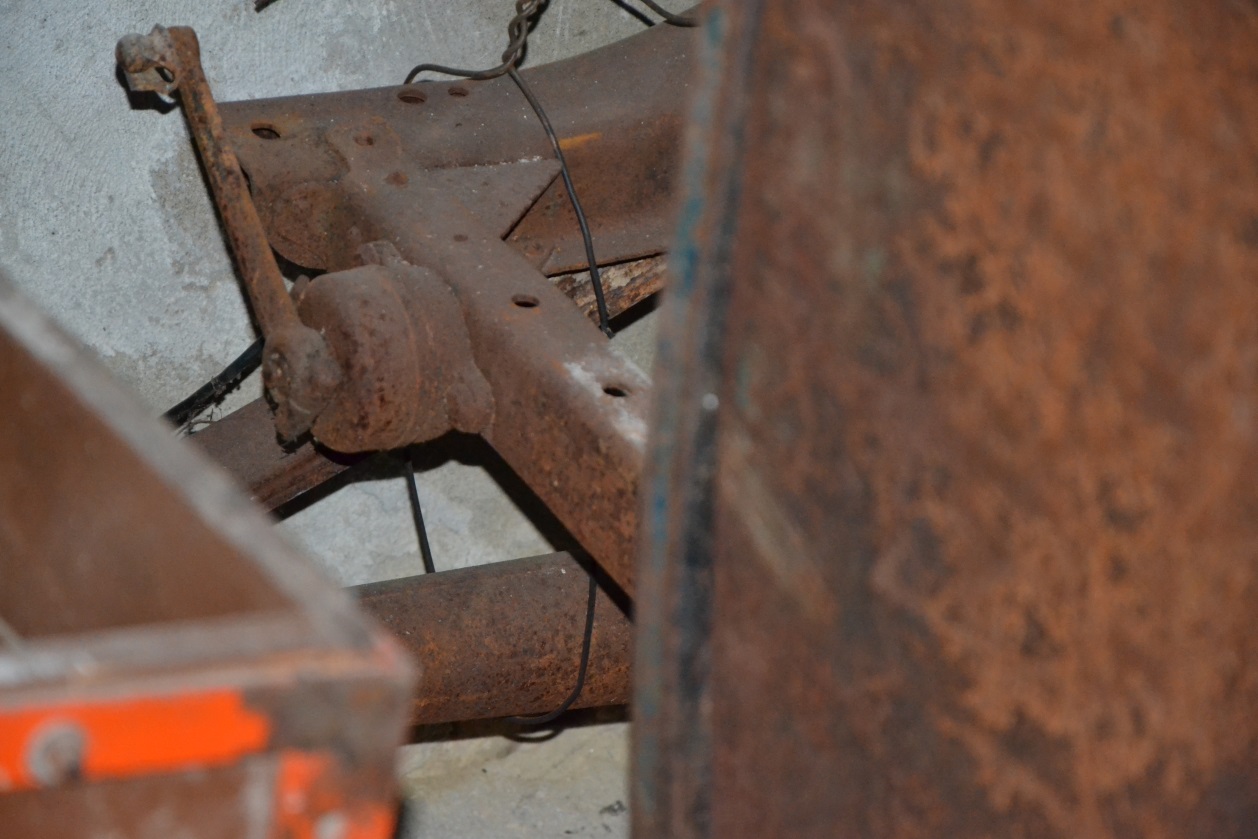

Dettaglio parte posteriore Telaio.

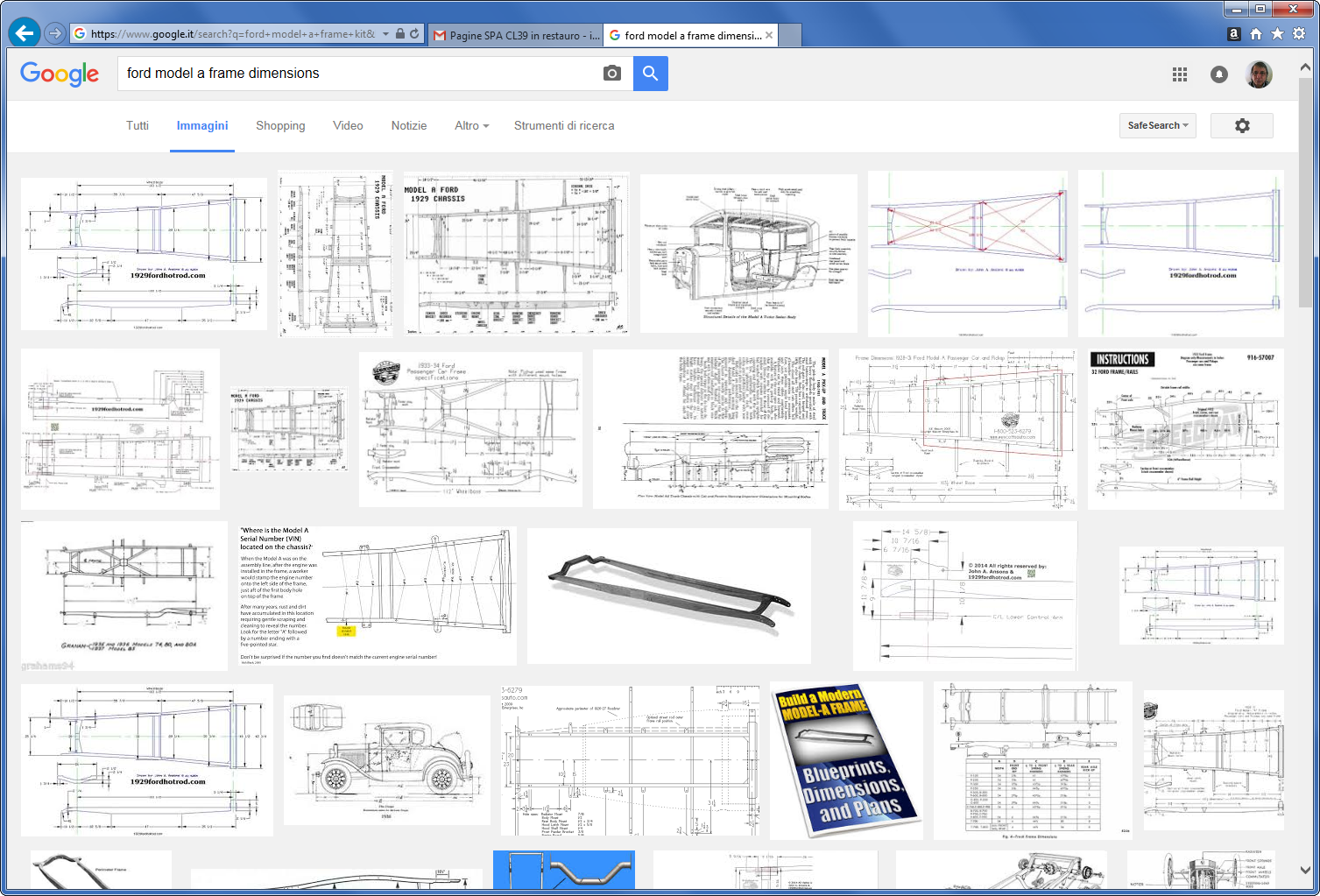

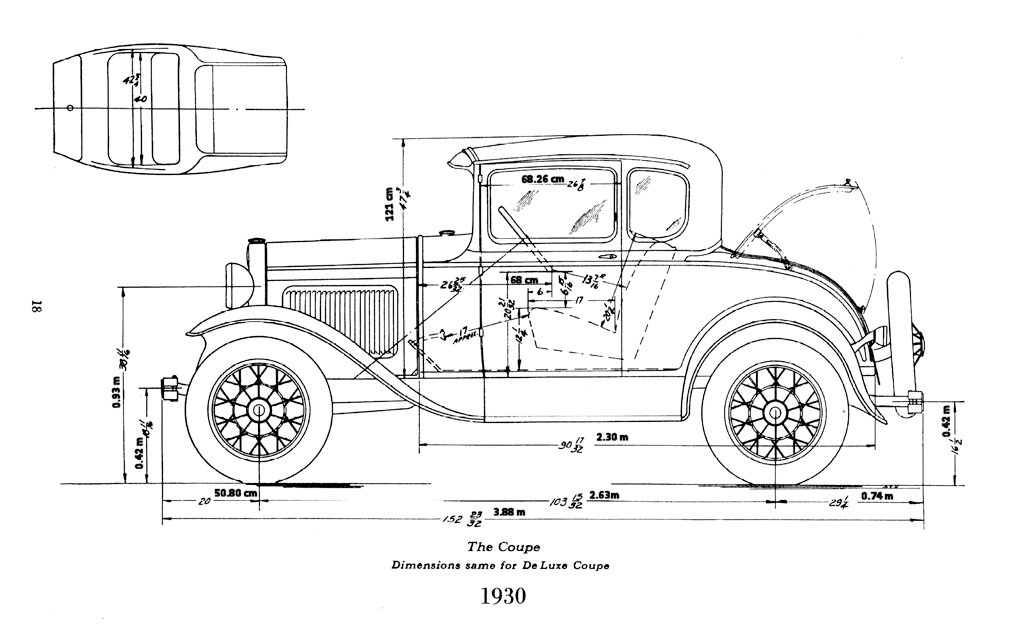

La ricerca Internet dei disegni in rete



Con l’aiuto di un software CAD tridimensionale   (Autodesk Inventor Professional) si è costruito il telaio partendo da disegni recuperati in Internet.

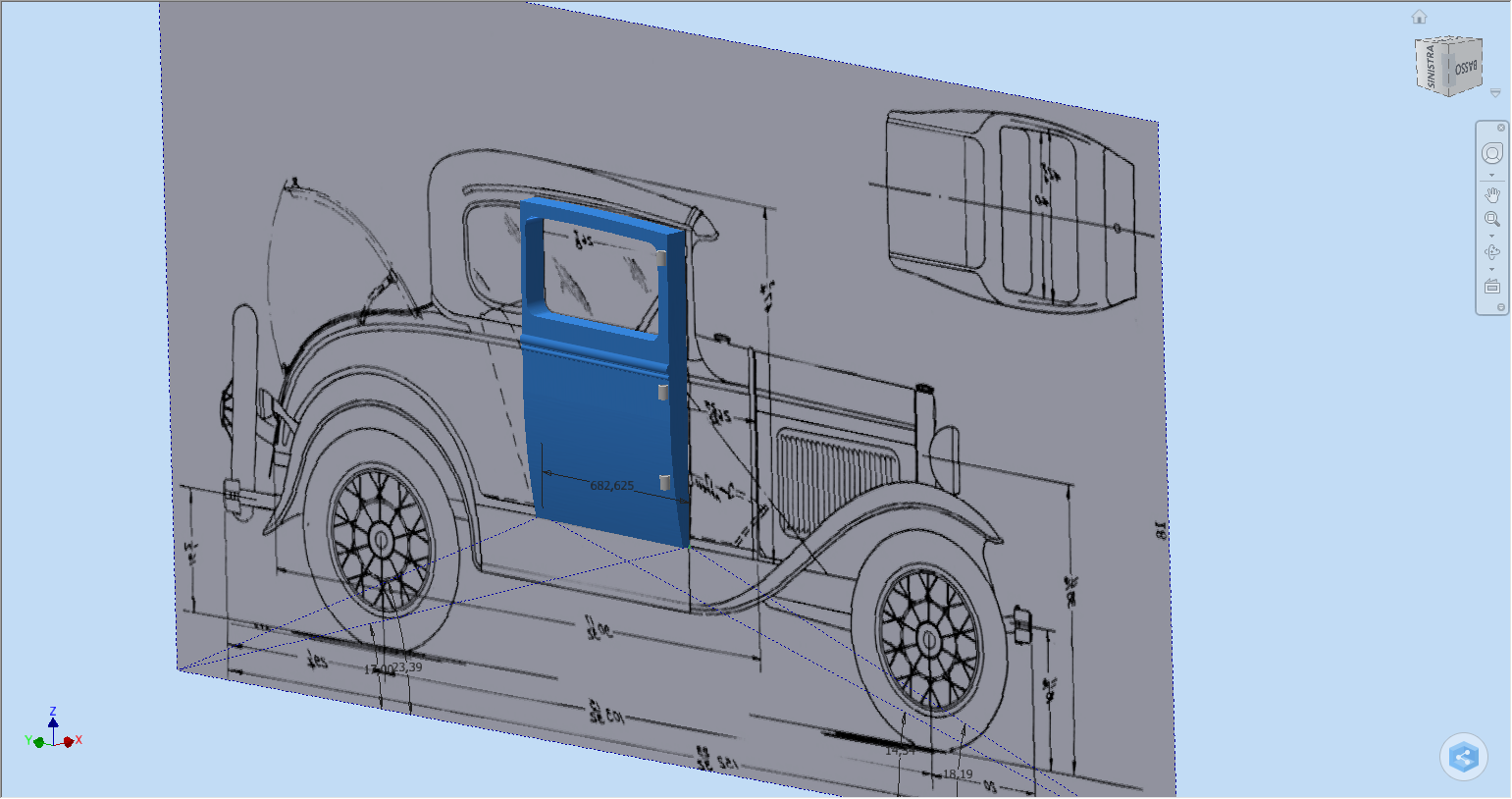

Studio della Porta destra… che poi verrà confrontato con l’esistente per avere le misure in larghezza.





Primo studio creato osservando  foto Internet dove possiamo vedere:

·         colore giallo                       CHASSIS (che è tra le poche cose certe che abbiamo)

·         colore verde                     TELAIO SOTTO CABINA (tutto da dimensionare)

·         colore grigio                      CONGIUNZIONE POSTERIORE  TELAIO e STAFFE PARAURTI POSTERIORE

·         colore marrone               LAMIERE DELLA CARROZZERIA

·         colore azzurro                  PORTA (altra cosa certa che abbiamo) in funzione dell'iterasse delle cerniere possiamo stabilire la larghezza.





Aggiornamento studio al 28/11/2016



Pedana sinistra distrutta dalla ruggine.

Si prevede la ricostruzione a nuovo rilevando le misure dall'esistente

http://www.studioconfortini.it/Filmati/PedanaSxFordModelA.gif



Foto al 29/03/2017

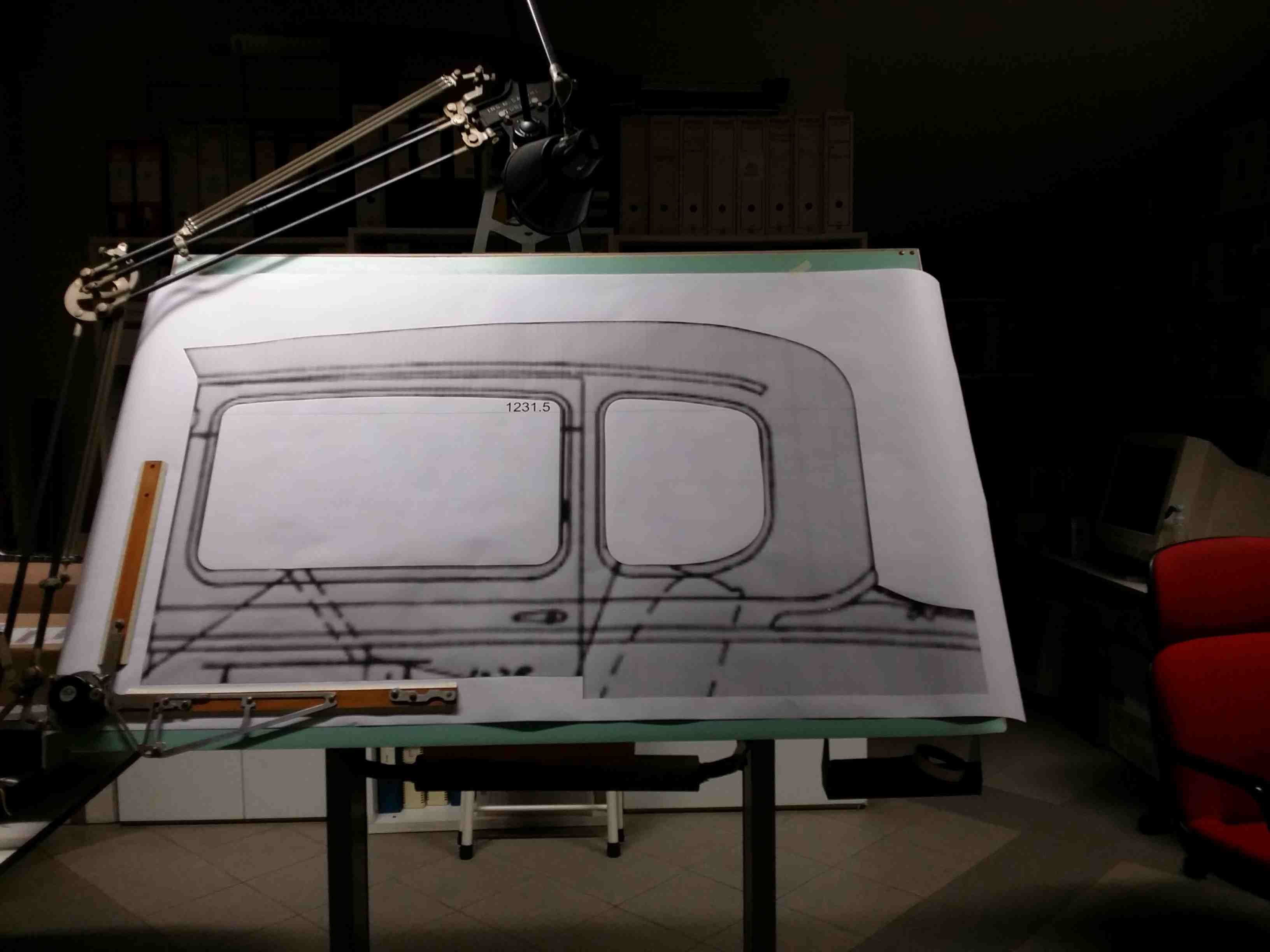

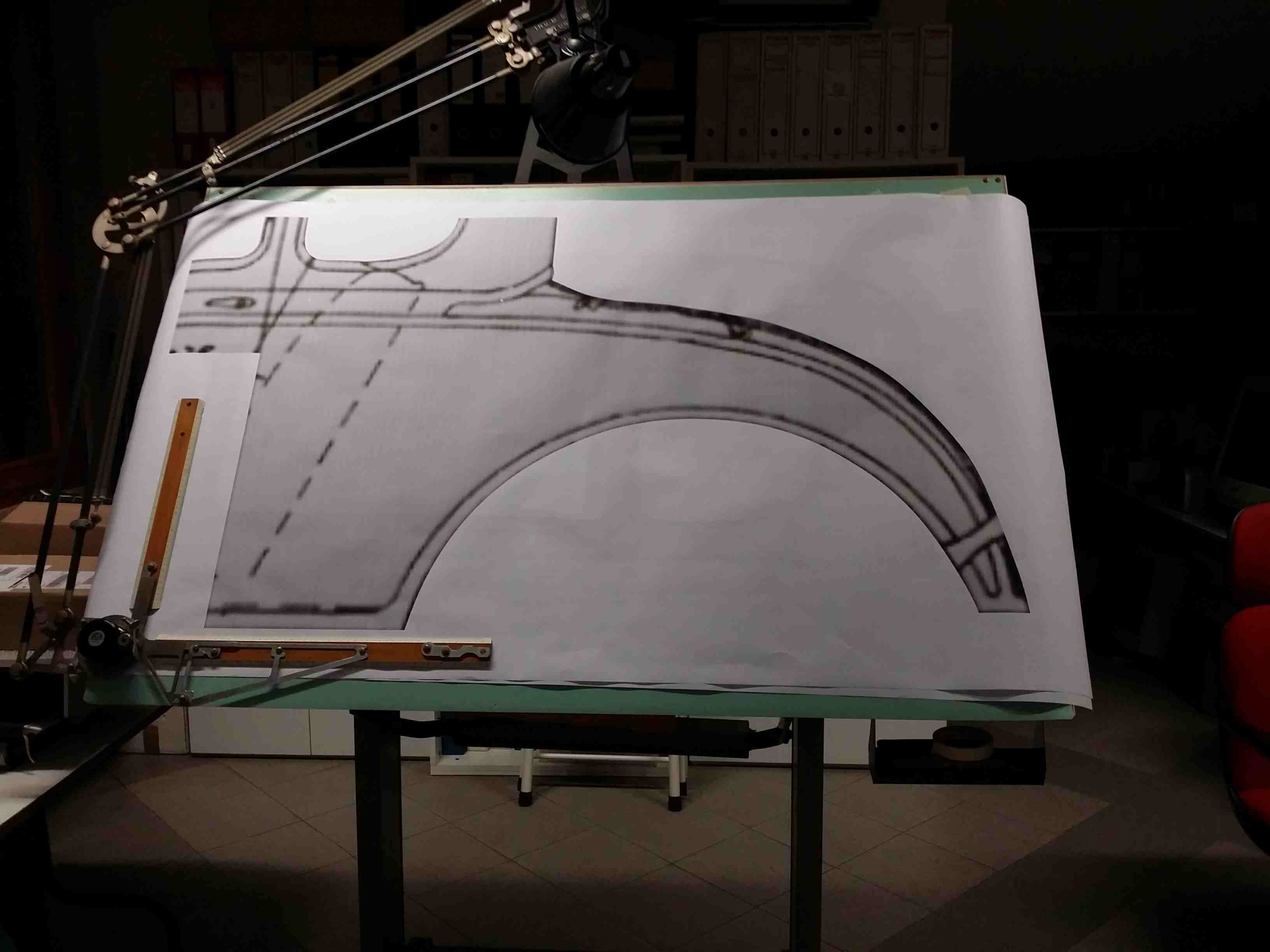

Stampa in scala 1:1  delle parti da costruire per avere una traccia con le misure !!

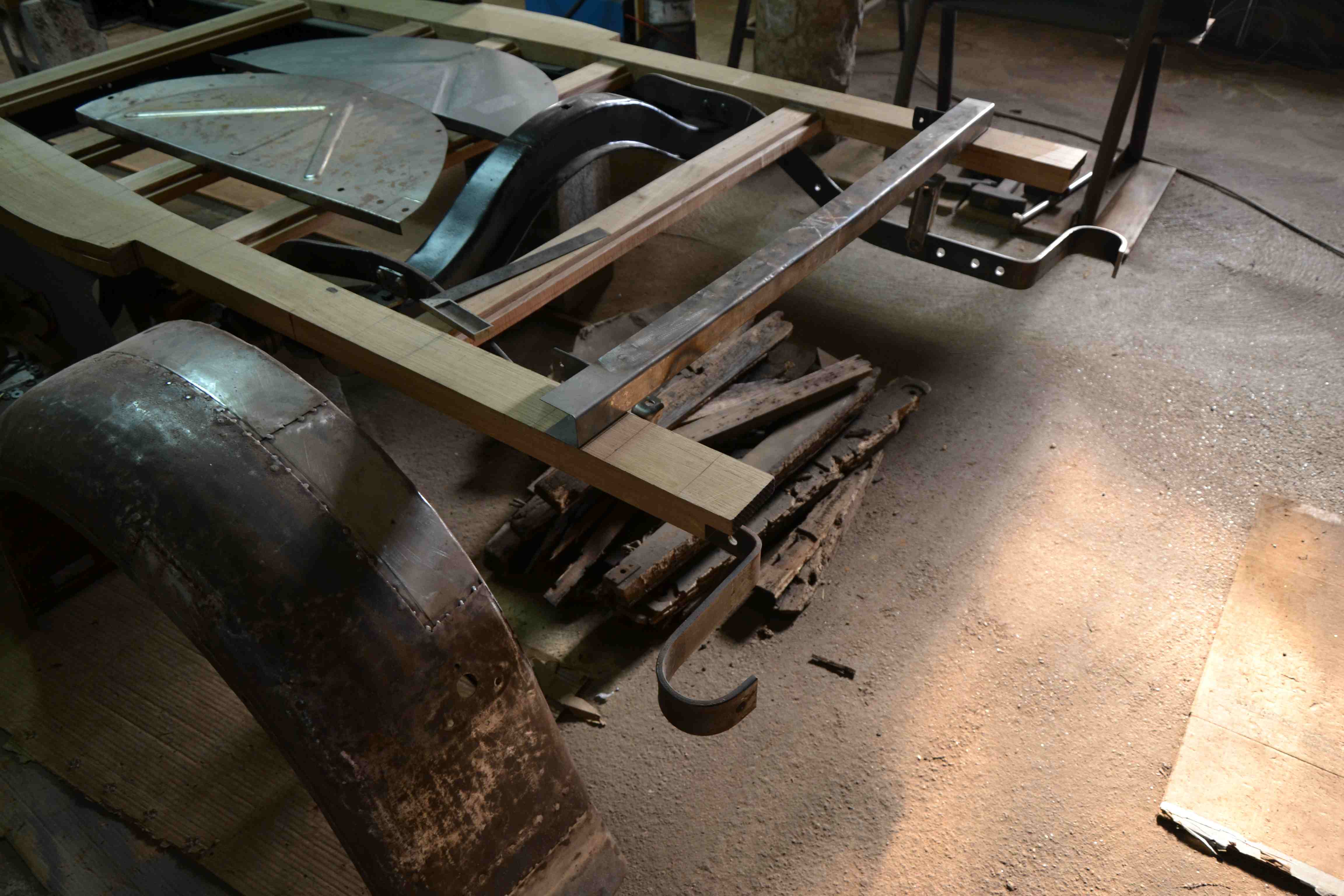

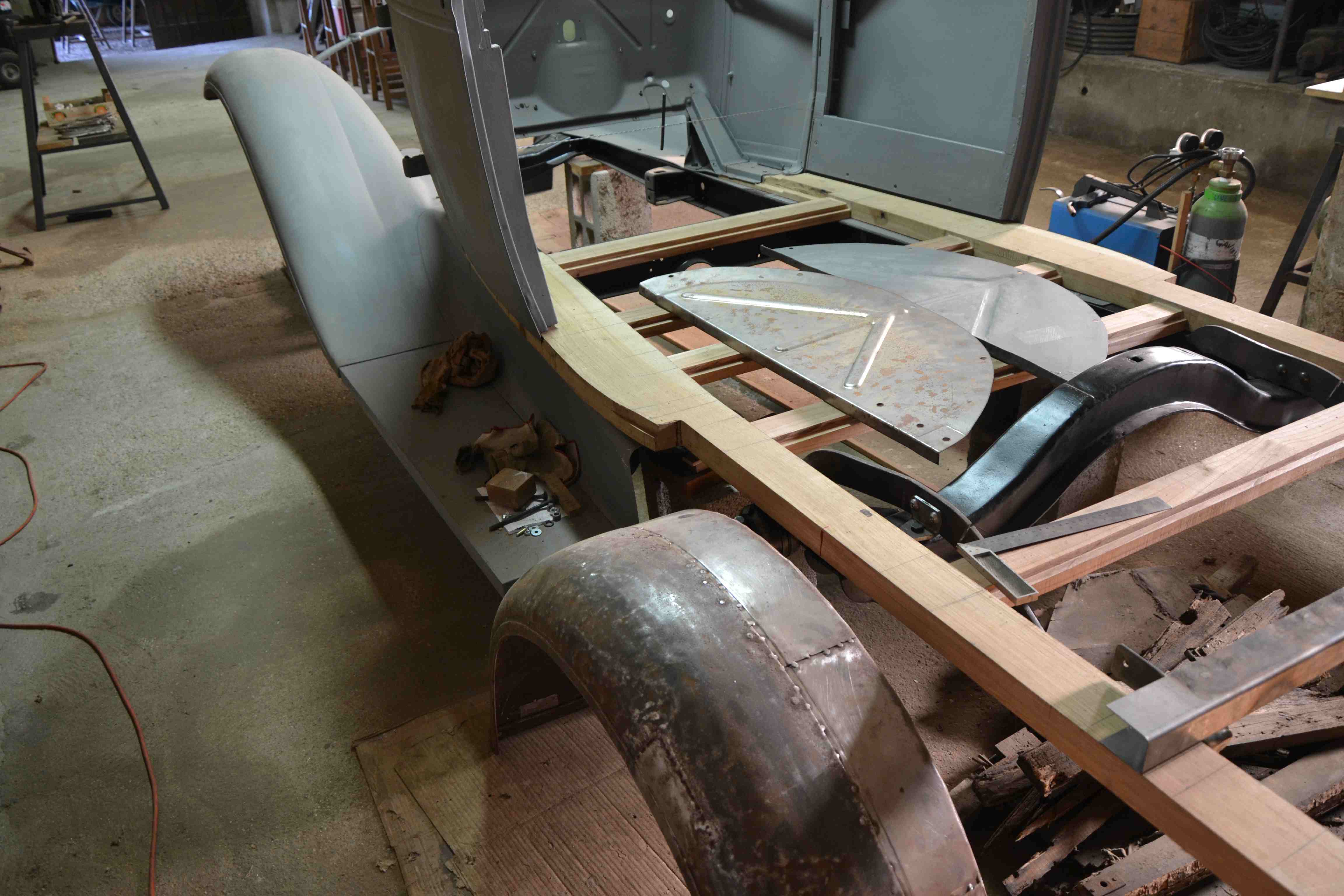

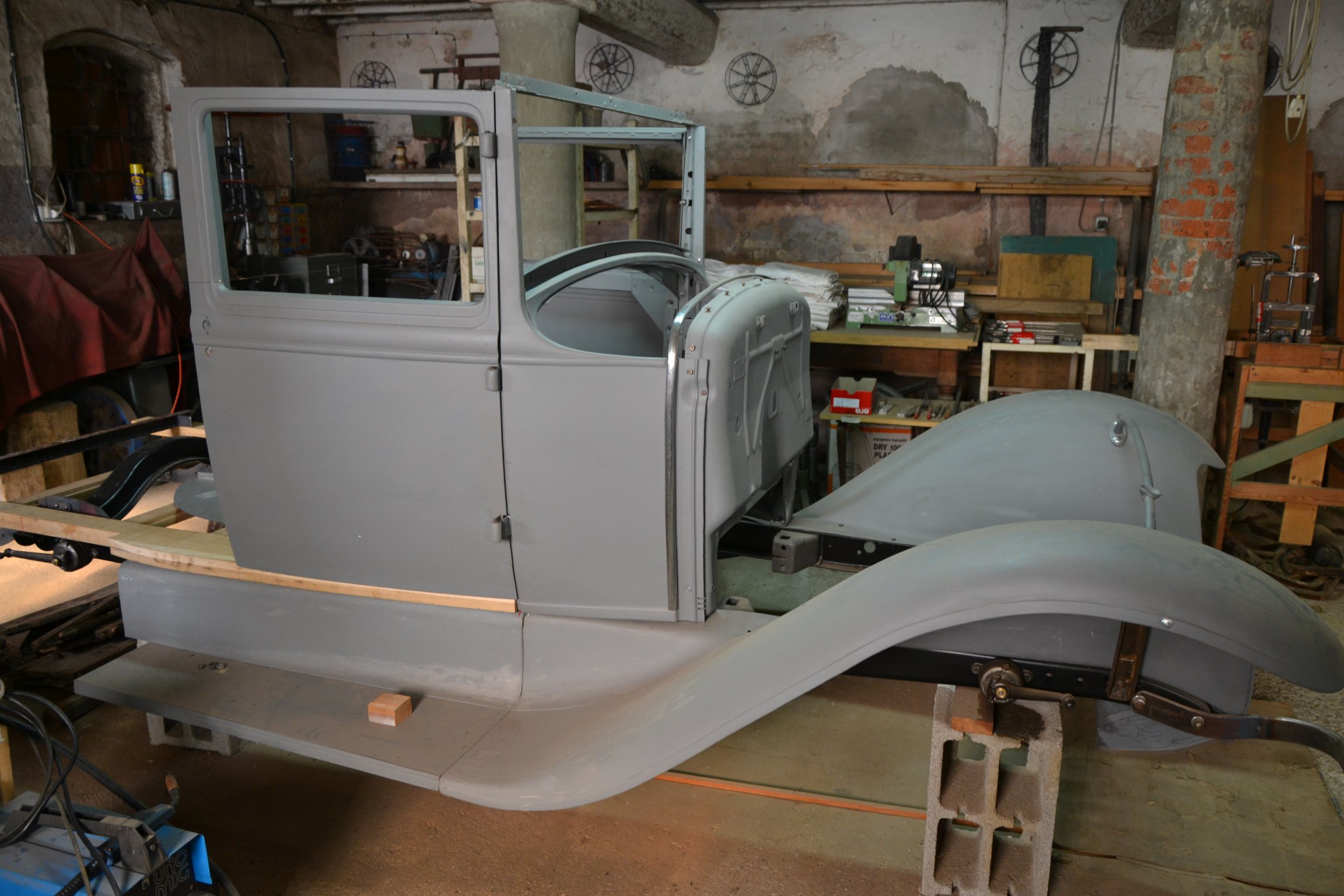

Foto al 17/06/2017  si sta costruendo il telaio in legno sotto la cabina



http://www.studioconfortini.it/immagini/Dsc_0587.jpg  http://www.studioconfortini.it/immagini/Dsc_0586.jpg







Foto al 9/10/2017  dopo la decisione di prendere un modellino in scala 1:18







Foto al 28/12/2017



   Link Video (vetro posteriore) !!

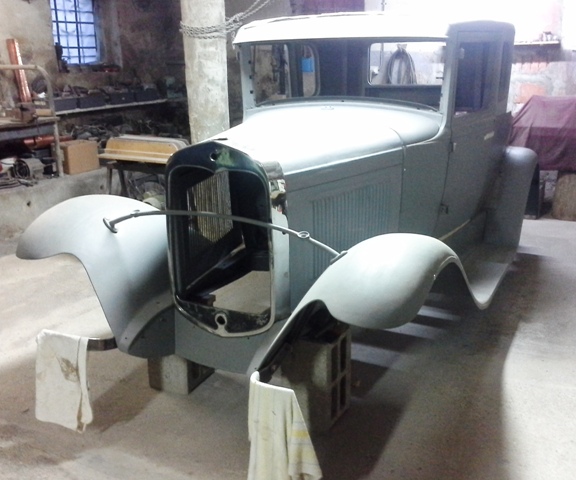

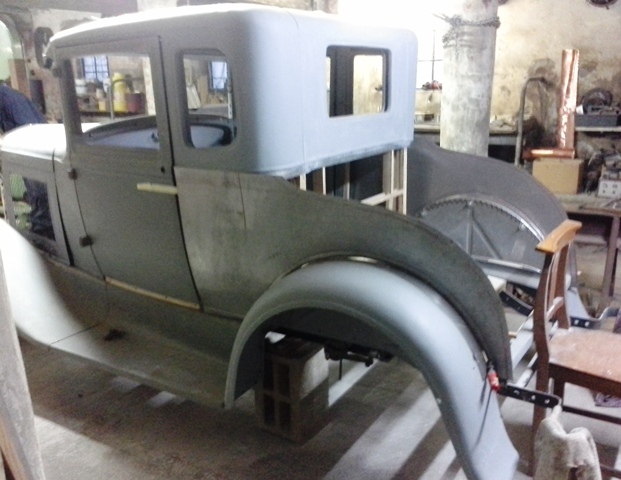

Foto al 01/02/2018 completamento  cofano anteriore.

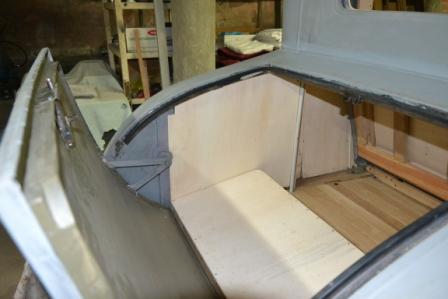

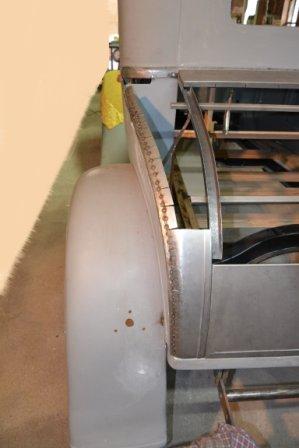

Foto al 20/04/2018 costruzione cofano posteriore.

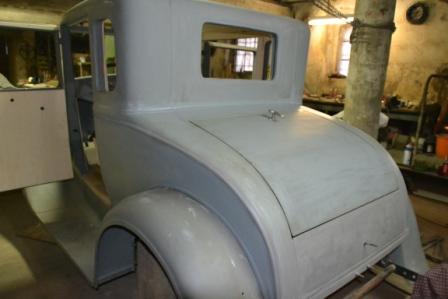

Foto al 29/11/2018 dopo una breve pausa per impegni vari si é ripreso con il cofano

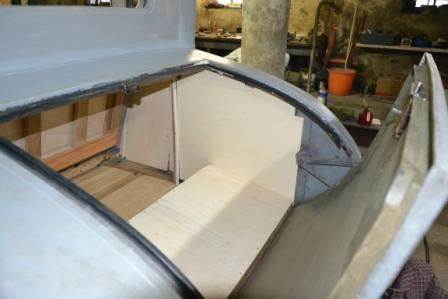

il sedile posteriore "sedile della suocera"

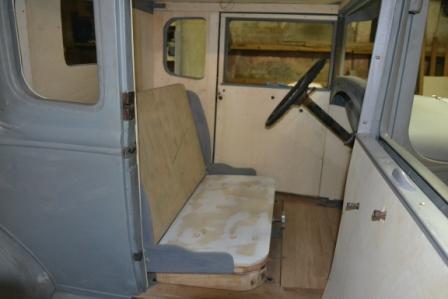

il sedile anteriore con regolazione

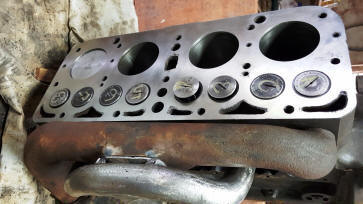

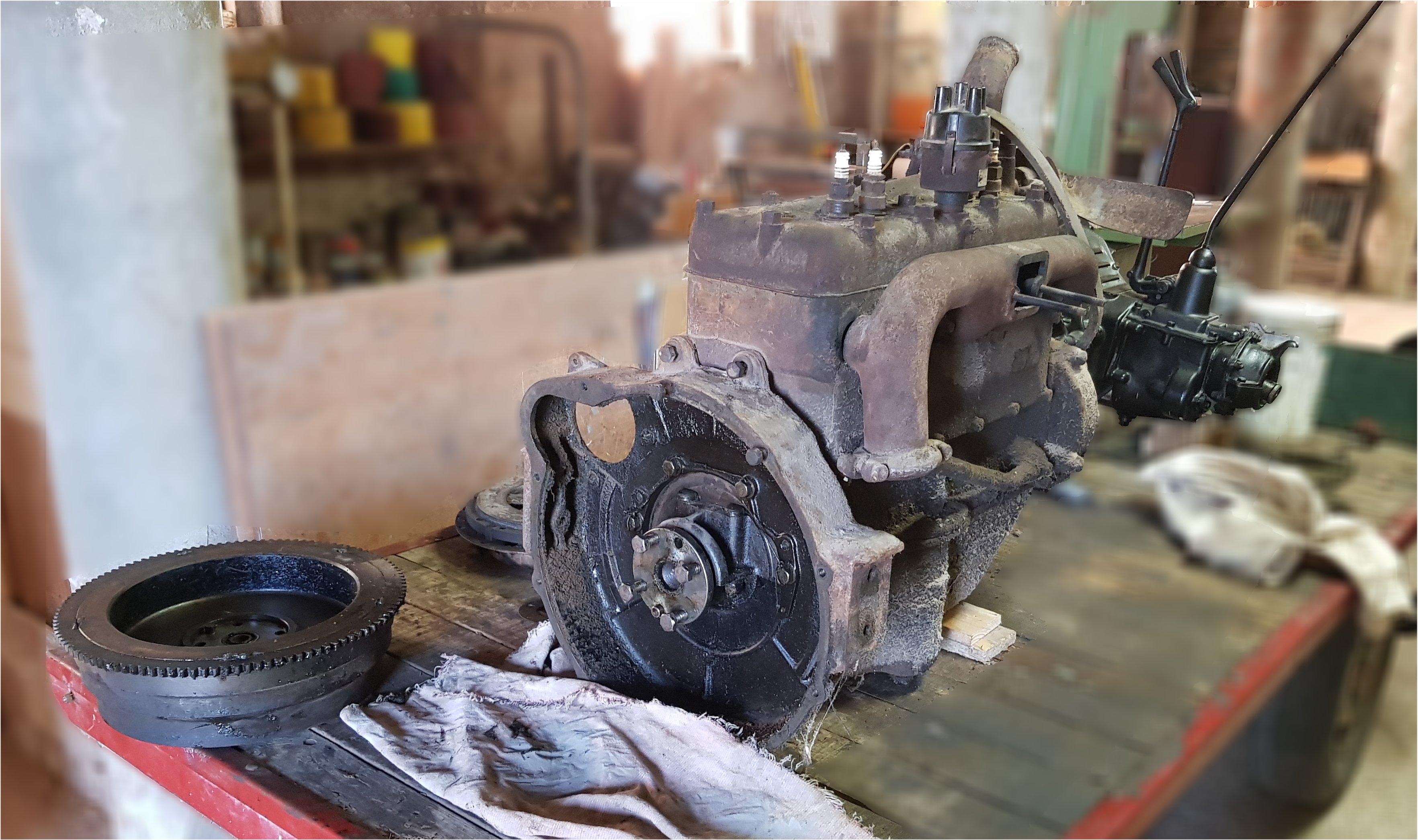

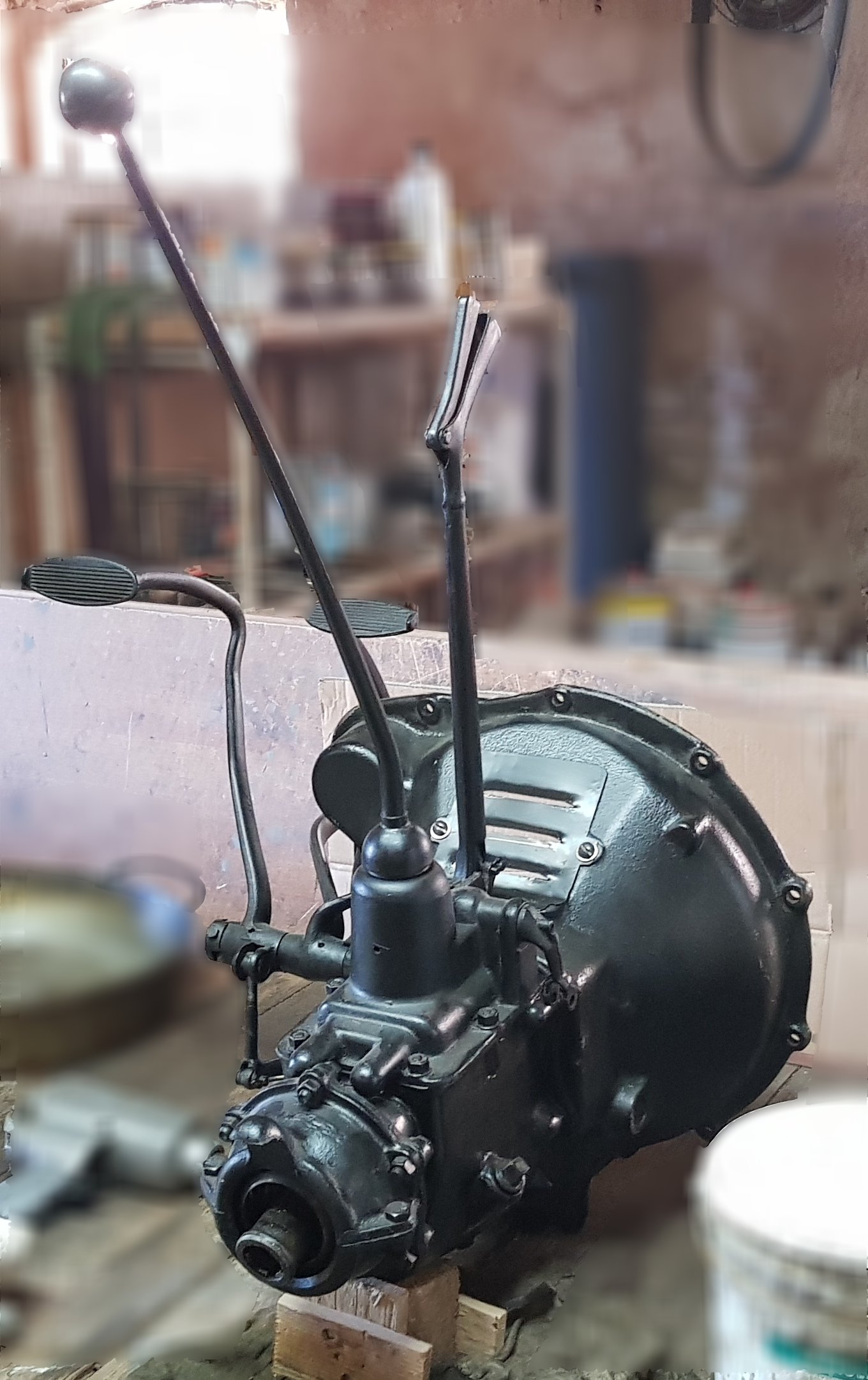

Foto al 22/08/2019 si inizia a mettere mano al motore il cambio è già stato revisionato.

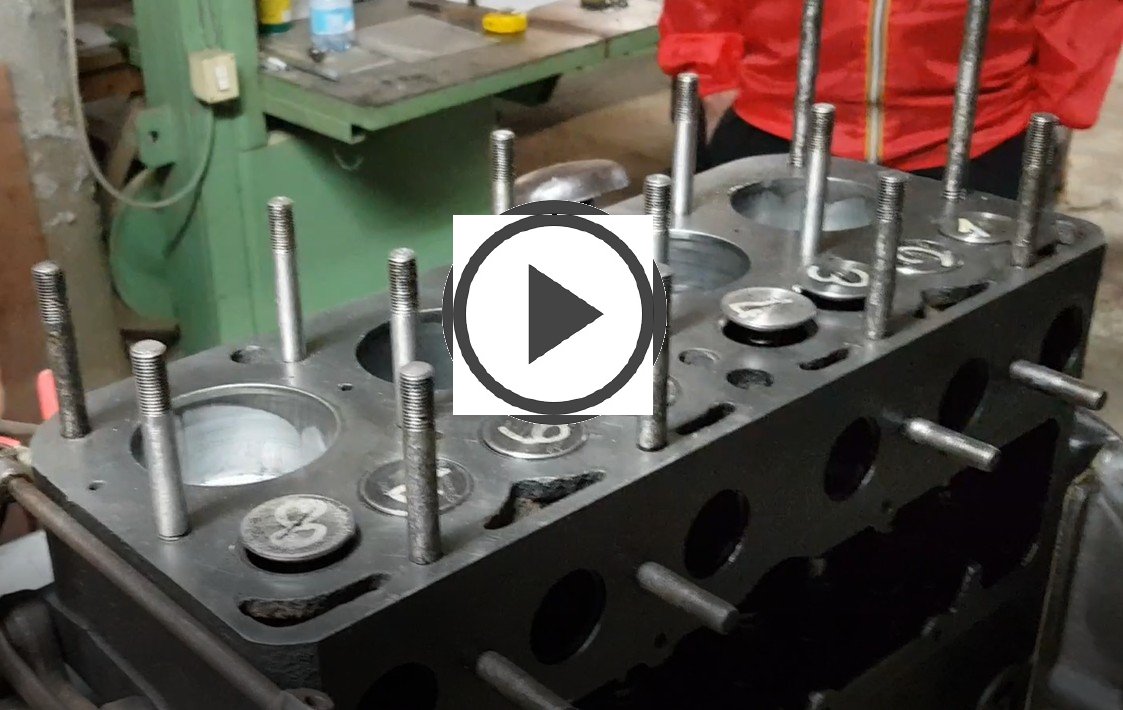

Foto al 27/09/2019 assemblaggio motore

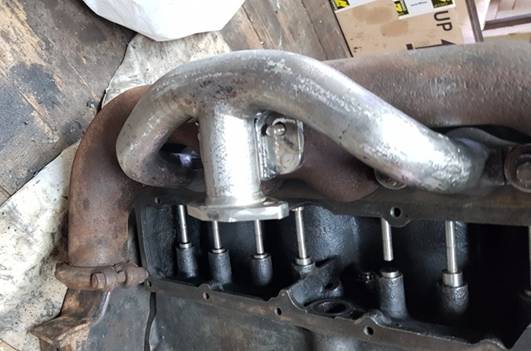

Il collettore di aspirazione (in alto) e' stato rifatto completamente a mano,  sotto quello visto nelle ricerche in internet.







            (Primi giri motore con motorino di avviamento)

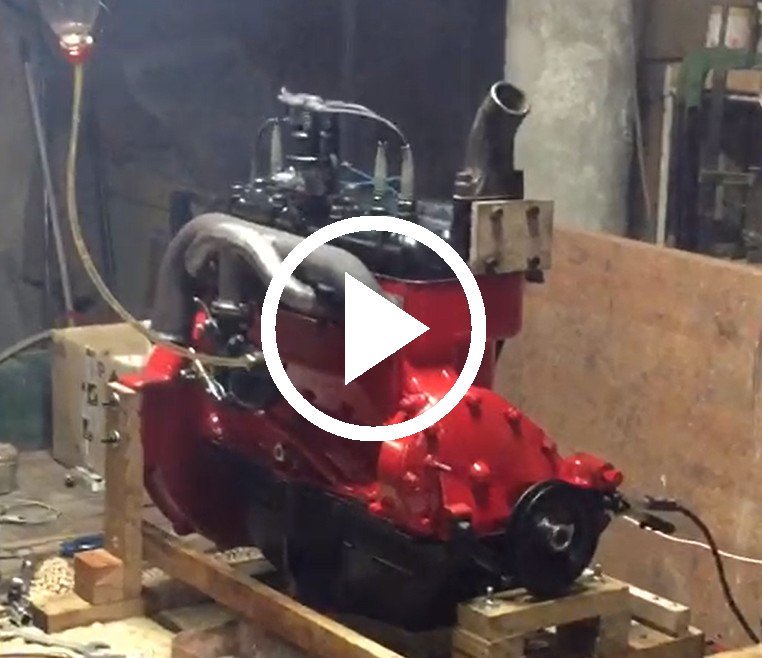

    (Primo avvio Motore !!)

 Montaggio Motore (gif)
